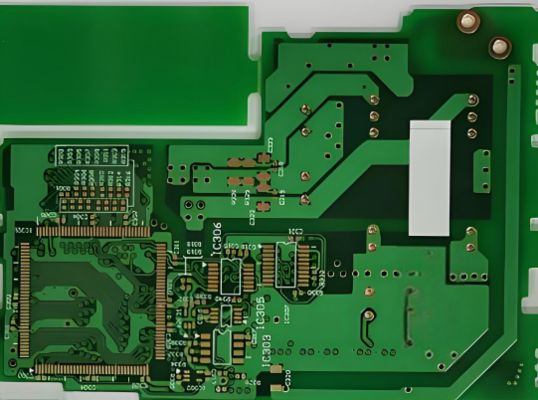

Kupfer-PCB mit Loch-Stecker-Soldermasken-Technologie 0,1 mm/0,1 mm Min. Linienbreite/Abstand

Technische Parameter:

Anwendungen:

Kupfer-PCB-Boards sind ein vielseitiges PCB-Produkt mit Ursprung in China, das für seine hochwertige Konstruktion und seine hervorragende Leistung in verschiedenen Anwendungen bekannt ist.mit einem Durchbruch von mindestens 25 μm, ist dieses Produkt so konzipiert, dass es den Anforderungen moderner elektronischer Geräte und Geräte entspricht.

Das Kupfer-PCB-Board eignet sich aufgrund seiner fortschrittlichen Eigenschaften und Technologie für eine Vielzahl von Anwendungsfällen und Szenarien.Untertauchen Silber, Immersion Tin und OSP machen es kompatibel mit den unterschiedlichen Anforderungen der Industrie.

Eine der wichtigsten Eigenschaften der Kupfer-PCB-Leiterplatte ist ihre Technologie, einschließlich einer Schalvorrichtung und einer Löchernummer, die die Haltbarkeit und Funktionalität der Leiterplatte verbessern.Diese Eigenschaften machen es ideal für Anwendungen, die Präzision und Zuverlässigkeit erfordern, wie z. B. Automobilelektronik, industrielle Steuerungen, Kommunikationssysteme und Unterhaltungselektronik.

Ob in Automobilanwendungen, wo robuste und effiziente PCBs unerlässlich sind, oder in Kommunikationssystemen, in denen die Signalintegrität von entscheidender Bedeutung ist,die Kupfer-PCB ist eine zuverlässige Plattform für elektronische KomponentenDie hochwertige Konstruktion gewährleistet eine stabile Leistung auch in anspruchsvollen Umgebungen.

Insgesamt ist die Kupfer-PCB eine Top-Wahl für Hersteller und Designer, die eine zuverlässige und leistungsstarke Leiterplattenlösung suchen.und fortschrittliche Technologie machen es zu einer bevorzugten Option für eine Vielzahl von Produktanwendungsszenarien in verschiedenen Branchen.
