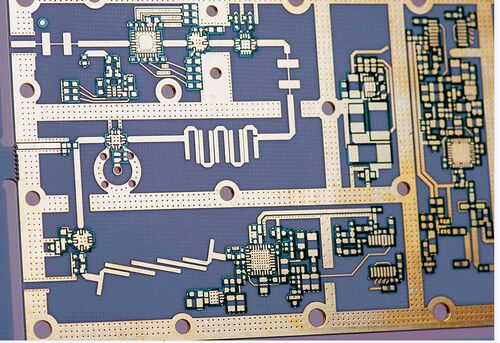

Die Golden Triangle Group Ltd. ist professionellIn China ist es möglich, die Produktion mit hohem Mischungsvolumen und geringer Volumenproduktion in Shenzhen zu unterstützen. Hier finden Sie Informationen über die spezifischen Materialien und die PCB-Technologien oder Produktarten, die wir derzeit produzieren und unterstützen.und einige der Toleranzen, die wir erreichen können. auf starren Leiterplatten, die mit hochwertigen Materialien und fortschrittlichen Herstellungsverfahren gefertigt werden, die eine hervorragende mechanische Stabilität, thermische Beständigkeit gewährleisten,und elektrische Leitfähigkeit ̇ ideal für Geräte, die eine starre Struktur und langfristige Zuverlässigkeit erfordern. Standard-PCB-Fähigkeit: Beschreibung Fähigkeit Anzahl der Schichten 1-30L (HDI:1+n+1; 2+n+2,HDI jeder Schicht) Tiefstand der Platte 0.2mm- -5.0mm Kupfergewicht Innen: 6 Unzen, Außen: 4 Unzen Material FR4 (Kingboard,Shengyi,ITEQ,PTFE,Rogers,ARLON,ISOLA,TACONIC,Nelco) Metallbasierte Platten, (Aluminium, Kupferbasis) CEM-1, CEM-2 Aluminium+FR4, PTFE+FR4, Rogers+FR4 Oberflächenbehandlung HASL, HASL Bleifrei, OSP, ENIG, Hartgold bis zu 50 u, Eintauchsilber, Eintauchzinn, Kohlenstofftinte LF HASL ((+goldene Finger), Immersion Gold +goldene Finger ((hartes Gold), OSP +goldene Finger ((hartes Gold), Immersion Tin +goldene Finger ((hartes Gold) (nicht zwei verschiedene Oberflächen) Größe des fertigen Produkts Min: 5 × 5 mm, Max: 1500 × 500 mm Min. Platz der Bohrlöcher bis zum Leiter 0.15mm(•Verbraucherelektronik (Smartphones, Laptops, Fernseher, Wearables)•Industrieautomation (Steuerungen, Sensoren, Stromversorgungen)•Elektronik für die Automobilindustrie (Infotainmentsysteme, ADAS-Module, Motorsteuerungen)•Medizinische Geräte (Diagnosegeräte, tragbare Medizinprodukte)•Telekommunikation (Router, Schalter, Basisstationen)•Luftfahrt und Verteidigung (Flugtechnik, militärische Kommunikationsgeräte)

Die Golden Triangle Group Ltd. kann unseren Kunden nachfolgend verschiedene Lötmaskenfarben für PCB zur Verfügung stellen. Grün, Blau, Weiß, Rot, Schwarz, GelbVielfalt, Lila, Braun, Grau, Transparent und so weiter.   Der Kunde kann seine bevorzugte Lötmaskenfarbe auf seine Produkte verwenden.

GT liefert weiterhin Leiterplatten an einen unserer Kunden an der Westküste mitFestgoldplattierung 17- Ich weiß.undTiefenroute-Steuerungin den Vorständen des Zentrums seit mehr als 2 Jahren; Gelegentlich, bei einem offiziellen Video-Technologie-Meeting mit dem Kunden, GT zeigte dem Kunden eine andere Art von Muster mit Pin, das auf die Leiterplatten eingefügt wurde, was GT eine neue Chance und Serienbestellungen brachte - neue mitPins, auf der unteren Seite zusammengefügt!
