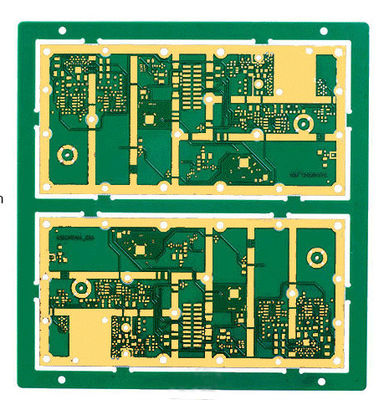

4 Schichten starre Kupfer-PCB mit hohem TG FR4 EING-PCB mit Kupfermünze für Telekommunikation

Name: 4 Schichten starre Kupfer-PCB mit hohem TG FR4 EING-PCB mit Kupfermünze für Telekommunikation
Brand: GT SMART (Changsha) Technology Co., Limited
SKU: kupfernes PWB-Brett
Availability: InStock

Brand Name:	Customized
Model Number:	kupfernes PWB-Brett
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Payment Terms:	T/T
Supply Ability:	1 m2 pro 8 Tage

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort:

China

Zertifizierung:

UL,ISO9001

Produktbezeichnung:

Hochwertige Kupferplatte

Schicht:

4 Schicht

Material:

FR4

Tiefigkeit der Platte:

1.6 mm

Kupferdicke:

1/1/1/1OZ

Oberflächenbearbeitung:

Immersionsgold

Anwendung:

Telekommunikation

Besonderes:

Burid Kupfermünze

Paket:

Vakuumverpackung

Verpackung Informationen:

Vakuumpaket

Hervorheben:

Starrer Kupfer-PCB für Telekommunikation

FR4 Kupferstarr-PCB

Burid-Münzen

Produkt-Beschreibung

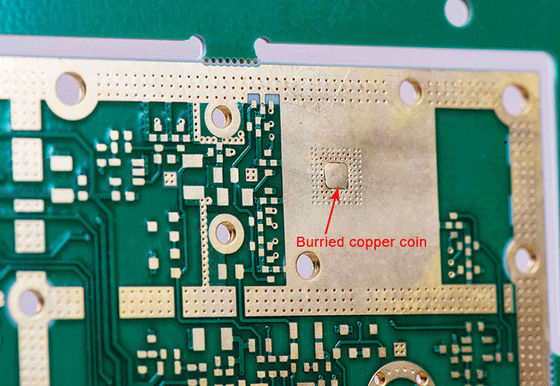

Vergrabener Kupfer" in der PCB-Technologie:

"Vergrabenes Kupfer" bezieht sich auf eine spezifische Art von Kupferschicht innerhalb eines PCB.

Bei der PCB-Herstellung werden Kupferschichten typischerweise zur Leitung elektrischer Signale und zur Verbindung zwischen Komponenten verwendet.Ein Standard-PCB-Stapel besteht aus wechselnden Schichten aus Kupfer und Isoliermaterial, wie zum Beispiel Epoxid aus Glasfaser.

Bei vergrabenem Kupfer werden eine oder mehrere zusätzliche Kupferschichten zwischen den Standardkupferschichten angebracht.Diese zusätzlichen Kupferschichten sind in den Schaltkreisen vergraben und sind nicht auf den äußeren Schichten sichtbar.

Die vergrabenen Kupferschichten können für verschiedene Zwecke verwendet werden, wie z. B. Stromverteilung, Bodenflugzeuge oder Signalvermittlung.Der PCB-Designer kann die Impedanz besser kontrollieren, elektromagnetische Störungen (EMI) zu reduzieren und die Signalintegrität zu verbessern.

Die vergrabenen Kupferschichten werden typischerweise während des PCB-Board-Fabrikationsprozesses erzeugt, indem mehrere Kupferplatten zusammen mit den dazwischen liegenden Isolationsschichten laminiert werden.Die Kupferschichten werden geätzt und gestaltet, um die gewünschten Schaltkreise zu bilden.

Es ist erwähnenswert, dass die Implementierung von vergrabenen Kupferschichten Komplexität und Kosten für den PCB-Herstellungsprozess erhöht.es wird häufig in PCB-Konstruktionen mit spezifischen Anforderungen an Hochgeschwindigkeitssignale verwendet, kontrollierte Impedanz oder EMI-Bedenken.
