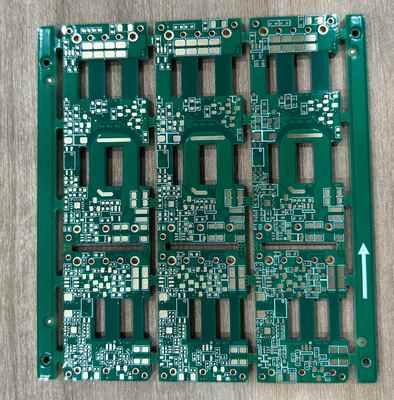

Kundenspezifisches Design, hochbelastbare Kupfer-Leiterplatte, Harzverstopfung, plattiert für fortschrittliche Anwendungen

Brand Name:	Customized
MOQ:	1 Panel
Preis:	Negotitation
Payment Terms:	T/t
Supply Ability:	Flexible Vorlaufzeit

Detail Information

Produkt-Beschreibung

Detail Information

Zertifizierung:

ISO90001, TS16949, IS013485

Schicht:

8 Schicht

Brettdicke:

2,0 mm

Material:

FR4 TG150

Standardprüfung:

IPC -Klasse 2

Verarbeitungstechnologie:

Harzverstopfung+ plattiert

PCBA -Dienst:

SMD SMT DIP-Komponentenbaugruppe

Min -Lochgröße:

0,2 mm

Lötmaskenfarbe:

Grün, rot, blau, schwarz, weiß

Artikel:

Einheitliche Leiterplatte

Paket:

Vakuumpaket

Verpackung Informationen:

Vakuumpaket

Hervorheben:

Custom Heavy Copper PCB

Resin Plugging Plated PCB

Advanced Heavy Copper Circuit Board

Produkt-Beschreibung

Produktbeschreibung:

Eine Leiterplatte (PCB) mit schwerem Kupfer ist eine Art von Leiterplatte, die eine deutlich dickere Kupferdicke im Vergleich zu Standard-Leiterplatten aufweist.

Diese erhöhte Kupferdicke ist speziell für Hochstromanwendungen konzipiert und bietet ein hervorragendes Wärmemanagement.

Hauptmerkmale und Definition

Kupferdicke: Standard-Leiterplatten haben typischerweise eine Kupferdicke von 0,5 bis 3 Unzen pro Quadratfuß (oz/ft²). Die Leiterplatte mit schwerem Kupfer wird als eine Leiterplatte mit einer Kupferdicke von 3 oz/ft² oder mehr auf ihren Innen- und/oder Außenschichten definiert. In einigen Fällen können "extrem schwere Kupfer"-Leiterplatten Kupfergewichte von über 20 oz/ft² aufweisen.

Messung: Das Kupfergewicht wird in Unzen pro Quadratfuß (oz/ft2) gemessen, was das Gewicht des Kupfers darstellt, das einen Quadratfuß der Platine bedecken würde. Ein höherer Unzenwert entspricht einer dickeren Kupferschicht.

Leiterbahneigenschaften: Die dickeren Kupferschichten ermöglichen breitere und höhere Leiterbahnen, wodurch der elektrische Widerstand verringert wird. Dies ist entscheidend für Anwendungen, die hohe Ströme führen müssen, ohne übermäßige Wärme zu erzeugen.

Technische Parameter:

Standardtests	IPC Klasse 2
Schicht	8 Schichten
Minimaler Linienabstand	0,2 mm
Verarbeitungstechnologie	Harzverstopfung + Plattiert
Min. Lochgröße	0,2 mm
Lötstopplackfarbe	Grün, Rot, Blau, Schwarz, Weiß
Material	FR4 TG150
Paket	Vakuumverpackung
Kupferdicke	3oz-5oz

Anwendungen

Leiterplatten mit schwerem Kupfer sind für eine Vielzahl von Hochleistungs- und Hochzuverlässigkeitsanwendungen unerlässlich, darunter:

Leistungselektronik: Netzteile, Wechselrichter und Wandler.

Automobil und Elektrofahrzeuge (EVs): Batteriemanagementsysteme (BMS), Motorsteuerungen und Ladesysteme.

Erneuerbare Energien: Solarwechselrichter und Windturbinensteuerungen.

Industrieanlagen: Motorantriebe, Schweißmaschinen und Robotik.

Militär und Luft- und Raumfahrt: Radarsysteme, Stromverteilungseinheiten und Kommunikationsgeräte, bei denen Zuverlässigkeit unter extremen Bedingungen entscheidend ist.

Planare Transformatoren: Leiterplatten mit schwerem Kupfer werden verwendet, um Planartransformatoren mit hoher Leistungsdichte direkt auf der Platine zu erstellen.

Support und Services:

Unser Produktsupport und unsere Dienstleistungen für die Leiterplatte mit schwerem Kupfer umfassen:

- Ein engagiertes technisches Support-Team, das bei allen produktbezogenen Fragen oder Problemen hilft.

- Umfassende Dokumentation und Ressourcen zur einfachen Referenz und Fehlerbehebung.

- Vor-Ort-Dienstleistungen für Installation, Wartung und Support nach Bedarf.

- Anpassungsoptionen zur Erfüllung spezifischer Projektanforderungen.
