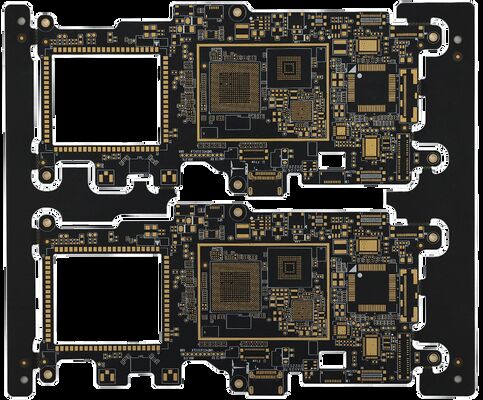

HDI-PCB-PCB-Prototyp Massenproduktion Mindestleitungsraum 0,075 mm Hochdichte-Verbindungskreisplatten Dienstleistungen

Produktbeschreibung:

Warum Blindbohrungen in HDI-Leiterplatten?

Mikro-Vias und gestapelte Mikro-Vias können in Leiterplatten mit High Density Interconnect, auch bekannt als HDI-Leiterplatten, entworfen werden, um komplexe Verbindungen in fortschrittlichen Designs zu ermöglichen.

Mikro-Vias, gestapelte Mikro-Vias und Via-in-Pad-Design ermöglichen die Miniaturisierung für höhere Funktionalität auf kleinerem Raum und können Chips mit hoher Pin-Anzahl aufnehmen, wie sie in Mobiltelefonen und Tablets verwendet werden. Mikro-Vias tragen dazu bei, die Anzahl der Lagen in Leiterplattendesigns zu reduzieren und gleichzeitig eine höhere Routing-Dichte zu ermöglichen und die Notwendigkeit von Durchkontaktierungen zu eliminieren.

Die wachsende Nachfrage der Verbraucher nach mehr Funktionalität in kompakten und tragbaren elektronischen Geräten – einschließlich PDAs, Mobiltelefonen und KI-Produkten – treibt die Industrie zu kleineren Merkmalgrößen, feineren Prozessgeometrien und kompakteren Leiterplatten. Für Ingenieure, die diese sich entwickelnden Anforderungen erfüllen, ist die Einführung der High-Density-Interconnect (HDI)-Technologie unerlässlich geworden.

Die HDI-Leiterplattentechnologie ermöglicht die Herstellung von Leiterplatten mit Durchkontaktierungen, Blind- oder vergrabenen Vias, ohne sich auf herkömmliche mechanische Bohrverfahren verlassen zu müssen. Um HDI erfolgreich zu implementieren, müssen Anwender diese Technologie der nächsten Generation nicht nur bewerten und anwenden, sondern auch ihre Grenzen in Bereichen wie Lagenaufbau-Design, Via- und Mikro-Via-Bildung, erreichbare Merkmalgrößen und die wichtigsten Unterschiede zwischen HDI- und herkömmlichen Leiterplattentechnologien verstehen.
