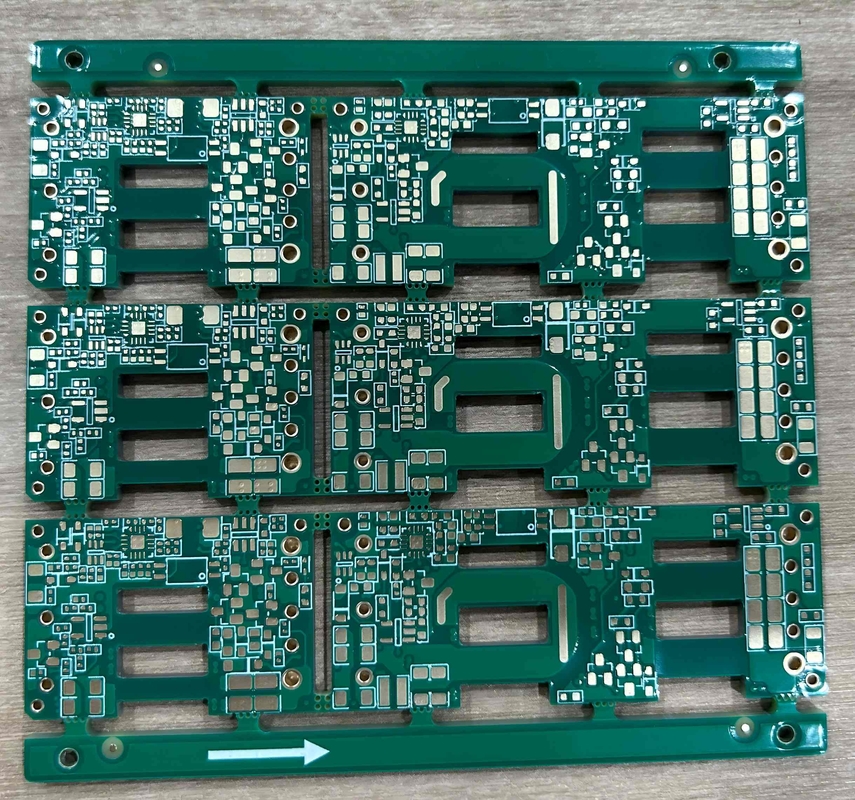

8 Schicht PCB aus schwerem Kupfer für die Verarbeitung von Harzverschlüssen

Brand Name:	Customized
MOQ:	1 Set
Preis:	Verhandlungsfähig
Payment Terms:	T/t
Supply Ability:	Flexibel

Detail Information

Produkt-Beschreibung

Detail Information

Zertifizierung:

ISO9001, ISO14001,TS16949, ISO13485

Schicht:

8 Schicht, FR4 TG170

PCBA -Dienst:

SMD SMT DIP-Komponentenbaugruppe

Lötmaskenfarbe:

Grün, rot, blau, schwarz, weiß

Standardprüfung:

IPC -Klasse 2

Isolationsmaterialien:

Epoxidharz+ plattiert

Mindestlochgröße:

0,2 mm

Prüfen:

IPC -Klasse 2

Brettdicke:

2.0-3.2mm

Min -Lochgröße:

0,2 mm

Verpackung Informationen:

Vakuumpaket

Hervorheben:

8 layer heavy copper PCB

heavy copper PCB with resin plugging

plated processing heavy copper PCB

Produkt-Beschreibung

Nutzen und Vorteile

Der Einsatz von PCB aus schwerem Kupfer bietet mehrere wesentliche Vorteile:

Hohe Stromtragfähigkeit:Dies ist der bemerkenswerteste Vorteil: Die dickeren Kupferspuren können im Vergleich zu herkömmlichen PCBs wesentlich höhere Ströme von 10 bis zu hunderten Ampere verarbeiten.Verhinderung von Spuren von Verbrennungen und elektrischen Ausfällen.

Überlegene thermische Steuerung:Kupfer ist ein ausgezeichneter Wärmeleiter.Verringerung des Risikos einer Überhitzung und Verlängerung der Lebensdauer des elektronischen Geräts.

Verbesserte mechanische FestigkeitDie robuste Kupferstruktur bietet eine höhere Haltbarkeit und Widerstandsfähigkeit gegen thermische Belastungen, Vibrationen und physikalische Schocks, was schwere Kupfer-PCBs ideal für den Einsatz in rauen Umgebungen macht.

Integration von Strom- und Steuerkreisen:Die Technik der schweren Kupferplattierung ermöglicht die Integration von Hochstrom- und Niedrigstrom-Steuerkreisen auf derselben Platine, wodurch das Design vereinfacht und die Gesamtgröße reduziert wird.und potenziell geringere Kosten.

Verkleinerte Produktgröße:Durch die Verwendung dickeres Kupfer können Konstrukteure die erforderliche Stromtragfähigkeit mit engeren Spuren erreichen, was dazu beitragen kann, die Gesamtgröße und Schichtzahl der PCB zu reduzieren.

Technische Parameter:

PCB-Schicht	8 Schicht
Isolationsmaterialien	Epoxidharz
Prüfung	IPC-Klasse 2
Kupferdicke	3 oz-5 oz
Verarbeitungstechnik	Harzverschluss + Plattiert
PCBA-Dienstleistung	SMD SMT DIP-Komponentenbaugruppe
Standardprüfung	IPC-Klasse 2
Mindestgröße des Lochs	0.2 mm
Artikel	Einheitliche Leiterplatte
Farbe der Lötmaske	Grün, Rot, Blau, Schwarz, Weiß
