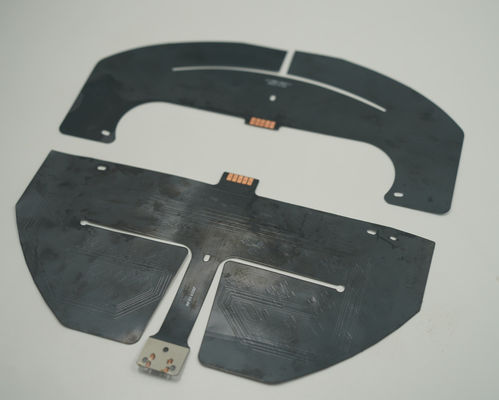

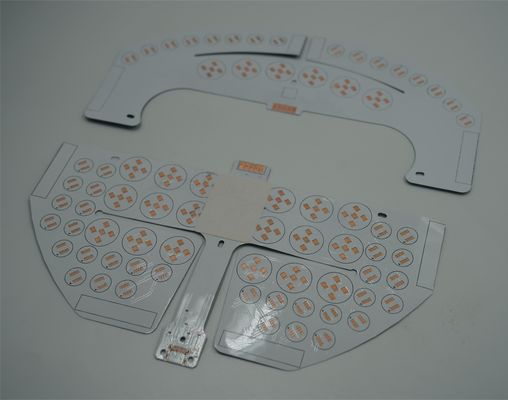

2L LED-PCB-Board FR4 1,5 mm Weiß-Schwarz-Soldermaske mit OSP für LED-Display-PCB

LED-Display-PCBs können in einer Vielzahl von Anwendungen eingesetzt werden, von großflächigen Outdoor-Displays bis hin zu kleinen Innenanlagen.lebhafte Farben, und ihre energieeffiziente Leistung haben LED-Displays zu einer beliebten Wahl in verschiedenen Branchen gemacht.

Komponentenplatzierung: Eine genaue und präzise Platzierung elektronischer Komponenten auf dem PCB ist unerlässlich.Automatische Pick-and-Place-Maschinen oder manuelle Montagetechniken werden verwendet, um die Komponenten nach dem PCB-Design an ihren vorgesehenen Stellen zu positionieren.

Anwendungsbereich von Lötpaste: Lötpaste, eine Mischung aus Lötlegierungspartikeln und Fluss, wird auf die Pads der PCB aufgetragen, auf denen die Komponenten gelötet werden.Dies geschieht typischerweise mit Hilfe eines Schablons und einem Lötpaste-Druckverfahren.

Komponentenlöten: Die Komponenten werden anschließend mit einer der folgenden Methoden an das PCB gelötet:

a. Rückflusslöten: Bei diesem Verfahren wird das PCB mit den Bestandteilen und der Lötpaste durch einen Rückflussofen geführt, der das PCB erwärmt, um die Lötpaste zu schmelzen,bei Abkühlung zuverlässige Lötverbindungen bilden.

b. Wellenlötung: Bei durchlöchrigen Bauteilen wird das PCB über eine Welle geschmolzenen Lötstoffs geleitet. Das Lötstoffklebt an die freiliegenden Metallleitungen und erzeugt beim Verfestigen Lötverbindungen.

c. Manuelles Löten: Einige Bauteile, wie z. B. Feinschall-ICs oder spezielle Bauteile, müssen möglicherweise manuell mit Löten oder in Warmluft-Nachbearbeitungsstationen gelötet werden.

Inspektion und Prüfung: Nach dem Lötverfahren wird das PCB einer visuellen Inspektion und einer automatisierten optischen Inspektion (AOI) unterzogen, um Lötfehler wie Fehlausrichtung, Verbrückung,oder unzureichendes LötmittelDie Funktionstests können auch durchgeführt werden, um den ordnungsgemäßen Betrieb des zusammengebauten PCB zu gewährleisten.

Reinigung: Flussrückstände aus dem Lötverfahren werden typischerweise durch einen Reinigungsprozess entfernt.Dies hilft, die Zuverlässigkeit des PCB zu verbessern, indem das Risiko von Korrosion oder elektrischen Kurzschlägen aufgrund von Restfluss minimiert wird.

Konforme Beschichtung (optional): Bei bestimmten Anwendungen, bei denen das PCB rauen Umgebungen oder Feuchtigkeit ausgesetzt sein kann, kann eine konforme Beschichtung aufgetragen werden.Diese Schutzschicht schützt das PCB vor Schadstoffen, Feuchtigkeit und elektrische Leckagen.

Abschlussprüfung und Qualitätskontrolle: Bevor die PCB-Anlage als abgeschlossen angesehen wird, wird eine Abschlussprüfung zur Überprüfung der Qualität der Anlage durchgeführt.Dies schließt die Prüfung der richtigen Platzierung der Bauteile ein, um sicherzustellen, dass alle Lötverbindungen intakt sind, und um zu bestätigen, dass das PCB die vorgegebenen elektrischen und mechanischen Anforderungen erfüllt.

Diese kritischen Prozesse erfordern eine sorgfältige Aufmerksamkeit für Details, die Einhaltung von Industriestandards und Qualitätskontrollmaßnahmen, um die Zuverlässigkeit und Funktionalität des zusammengebauten PCB zu gewährleisten.Fortgeschrittene Herstellungsverfahren, automatisierte Inspektionssysteme und qualifizierte Bediener spielen eine entscheidende Rolle bei der Herstellung hochwertiger PCB-Montagen.
