2 Schicht PCB-Leiterplatte mit 1 OZ Kupfer und EING und Gold Finger
  • 2 Schicht PCB-Leiterplatte mit 1 OZ Kupfer und EING und Gold Finger
  • 2 Schicht PCB-Leiterplatte mit 1 OZ Kupfer und EING und Gold Finger

2 Schicht PCB-Leiterplatte mit 1 OZ Kupfer und EING und Gold Finger

Herkunftsort China
Markenname Customized
Zertifizierung UL,ISO9001
Modellnummer 6 Schicht-PCB mit innerem Goldfinger
Produkt-Details
Schicht:
6 Schicht
Schienen:
Tg 170
Oberflächenbearbeitung:
Eingangsgold und innerer Goldfinger 30 U"
PWB-Brettstärke:
1.5 mm
Kupferdicke:
1 Unze
Größe:
155*135 mm
Spezielle Technologie:
Schaum
Hervorheben:

2 Schicht PCB-Leiterplatte

,

EING 2-Schicht-PCB

,

1OZ Kupfer 2-Schicht-PCB

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
Verhandelbar
Preis
Verhandlungsfähig
Verpackung Informationen
Vakuumverpackung
Lieferzeit
Verhandelbar
Zahlungsbedingungen
T/T
Versorgungsmaterial-Fähigkeit
1 m2 pro 5-8 Tage
Produkt-Beschreibung

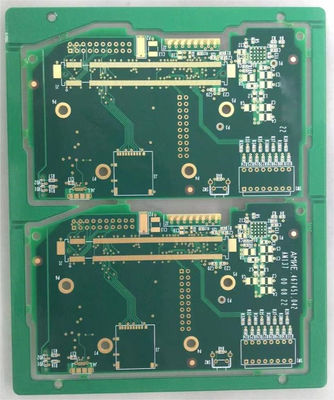

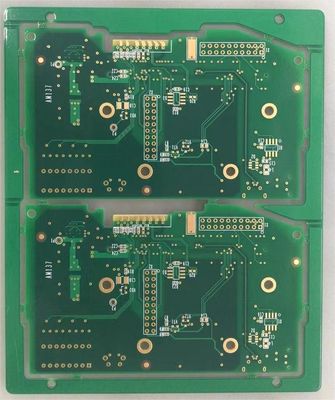

 Diese spezielle Leiterplatte ist eine 6-schichtige Konstruktion, die für eine breite Palette elektronischer Anwendungen eine zuverlässige und stabile Leistung bietet.CNC-Steuerung usw..Goldfinger auf einem Leiterplatte bezieht sich auf die vergoldeten Kontakte oder Steckverbinder, die sich entlang des Randes der Leiterplatte befinden.Sie bieten eine zuverlässige und langlebige Verbindung zur Verbindung mit Steckverbinden oder SteckdosenDie Goldbeschichtung gewährleistet eine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit und ist somit ideal für Anwendungen geeignet, bei denen häufiges Ein- und Ausführen erforderlich ist, wie z. B. Speichermodule oder Erweiterungskarten.
